PLAFONES, CIELOS O FALSOS TECHOS EN REVIT CON LUMNIARIA

¿Cómo están?

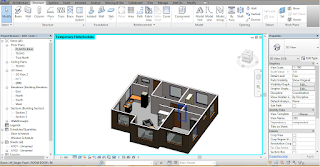

Hoy veremos como realizar plafones en Revit para ubicar la luminaria.
Algunos han cometido el error de tratar de hacer el "Ceiling" en los planos de planta ("Floor plans"), y es común equivocarse, así que presten atención y espero les sea de utilidad.



1.- Vamos a planta del plano en ceiling.






2.- Si no nos aparecen todas nos ubicamos en "View," luego a la opción "Plan Views", seguido seleccionamos "Reflected Ceiling Plan". Se nos abrirá la siguiente ventana y presionan shift+clic izquierdo para que se seleccionaran todos los niveles que nos hagan falta, en caso de querer seleccionar solo uno, simplemente dan clic izquierdo y aceptar.





Entonces ahora ya tendremos en nuestro plano de falso techo agregado la planta baja, es decir, la que nos hacía falta.



3.- Ahora van a Arquitecture, Ceiling.




4.- El Ceiling seleccionamos el que sea 1600*600 es recomendable para que luego pueda ubicar la iluminaria correctamente.




4.- El falso techo "Ceiling", lo pueden haer tanto de la forma automática o por edición.




En caso que no seleccionen la forma automática y no les aparece nada, deben revisar las propiedades debido a la altura, esta debe ser mayor al nivel de planta con losa.Ejm: De mi planta baja a la plana alta es de 2.5 por lo tanto en la altura de Ceiling pondré 2.4 y solucionado el problema.



Ahora, una vez editada la altura, dependiendo de cada proyecto, porque no siempre son los mismos, y mucho menos de misma altura, procedemos a ubicar el "Ceiling" donde necesitemos.


En caso de querer hacerlo por edición, solo pasan el contorno en el cual requieren el "Ceiling"





5.- Finalizan la operación.



Ahora si desea colocar luminaria.

6.- "System", cargan familia "Load Family", se van a Lighting, Architectural, Internal, la segunda opción en mi caso que deseo un foco simple.






7.- Se comprueba secciones o cortes los plafones con la luminaria.




Eso a sido todo.

Vean el vídeo explicando de este tema que les dejaré abajo para que les lleve al video en Youtube.

Espero les haya ayudado, y les sirva, cualquier inconveniente dejen en la caja de comentarios.
